Строительство на винтовых сваях становится всё более популярным благодаря простоте монтажа, надёжности и универсальности. Но чтобы фундамент действительно был прочным и прослужил десятилетия, важно правильно подобрать не только сами сваи, но и оголовки — именно они обеспечивают надёжное соединение между сваями и несущими элементами здания.
В этой статье мы рассмотрим, что такое оголовок СВ, какие они бывают, и как правильно выбрать модель под брус, швеллер и другие типы обвязки.
Что такое оголовок СВ и зачем он нужен?
Оголовок СВ — это специальная металлическая платформа, устанавливаемая на верхнюю часть винтовой сваи. Его основная функция — обеспечить прочное и надёжное крепление обвязки (бруса, швеллера, лаг, перекрытий) к свайной конструкции. Без оголовка невозможно гарантировать устойчивость конструкции и равномерное распределение нагрузок.
Основные функции оголовков:
- обеспечение жёсткой и надёжной связи между сваей и обвязкой;
- выравнивание уровня фундамента;
- снижение риска деформаций и перекосов;
- устойчивость к подвижкам грунта и сезонным колебаниям;
- повышение срока службы всей конструкции.
Виды оголовков по типу обвязки
Выбор оголовка напрямую зависит от материала и типа обвязки, которая будет использоваться в конструкции. Рассмотрим основные виды и их особенности.
1. Оголовок под брус
Один из самых распространённых видов. Применяется при строительстве деревянных домов, бань, беседок, террас, каркасных построек.
Конструкция:

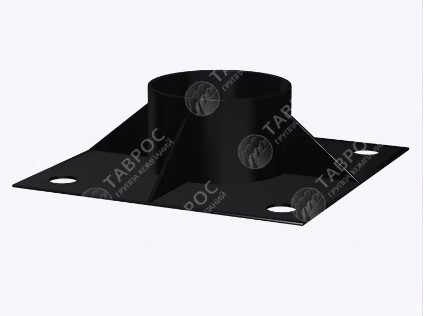

- может быть плоской металлической платформой с отверстиями под крепёж;
- или иметь U-образную форму (две боковые стенки для удержания бруса);
- также бывают «стаканные» оголовки — с закрытой коробкой под деревянный брус.
Преимущества:
- обеспечивает плотную посадку и фиксацию бруса;
- защищает от боковых смещений и качаний;
- прост в установке и эксплуатации.
При выборе учитывать:
- сечение бруса (100×100, 150×150, 200×200 мм и др.);
- толщину стенок оголовка;
- наличие отверстий под болты или саморезы;
- защитное покрытие (цинк, порошковая краска).
Подходит для:
- террас, веранд, пристроек, летних кухонь;
- лёгких и среднетяжёлых деревянных построек.
2. Оголовок под швеллер
Используется для тяжёлых конструкций и при устройстве металлического ростверка. Часто применяется в капитальном строительстве.
Конструкция:
- прочная платформа из стали с направляющими или ограничителями под швеллер;
- может быть сварной или с отверстиями под болтовое соединение;
- конструкция рассчитана на высокую нагрузку.
Преимущества:
- способен выдерживать большую массу;
- подходит для металлического каркаса;
- обеспечивает высокую жёсткость конструкции.
На что обратить внимание:
- совместимость с типом и размером швеллера (например, №12, №14);
- толщина металла — не менее 5 мм для капитального строительства;
- возможность регулировки (в некоторых моделях).
Подходит для:
- дач, домов из металлоконструкций;
- промышленных объектов, ангаров, гаражей;
- строений с металлическим ростверком.
3. Оголовок под комбинированную обвязку
Когда в конструкции используется и дерево, и металл (например, брус на швеллере), необходим оголовок, способный работать с обоими материалами.
Конструкция:
- может иметь плоскую платформу с возможностью крепления разных типов обвязки;
- иногда оснащается съёмными элементами, позволяющими адаптировать под конкретный проект.
Преимущества:
- универсальность;
- возможность доработки под разные варианты обвязки;
- удобство при строительстве нестандартных объектов.
Рекомендации:
- уточняйте у производителя совместимость с нужными материалами;
- желательно выбирать модели с антикоррозийной обработкой.
Основные критерии выбора оголовка
Выбор оголовка СВ — задача, требующая внимательности. Ниже — главные параметры, на которые стоит обратить внимание.
1. Тип и назначение конструкции
- Лёгкая постройка (теплица, сарай, забор) — подойдёт плоский универсальный оголовок;
- Средняя нагрузка (бани, террасы, каркасные дома) — оптимальны U-образные или стаканные;
- Капитальный дом — нужен усиленный оголовок под швеллер или регулируемая модель.
2. Материал и форма обвязки
- Брус — выбираем модель, подходящую по сечению (обычно U-образный или стаканный);
- Швеллер — потребуется точный диаметр оголовка и высокопрочная конструкция;
- Комбинированная обвязка — ищем универсальный вариант с возможностью адаптации.
3. Диаметр сваи
Оголовок должен точно соответствовать диаметру установленной сваи: 57 мм, 76 мм, 89 мм, 108 мм и т.д. Неправильный подбор грозит неустойчивостью или необходимостью доработки.
4. Регулируемость
На участках с перепадами высот или неровным рельефом лучше использовать регулируемые оголовки. Они позволяют выставить идеальный горизонт без отрезания или наращивания свай.
5. Защита от коррозии
Лучшие варианты имеют:
- горячее цинкование — защищает от влаги и ржавчины;
- порошковую окраску — дополнительно защищает и придаёт эстетичный вид;
- антикоррозийный грунт — в базовых бюджетных моделях.
Монтаж: на что обратить внимание
- Точное выравнивание свай — оголовок устанавливается только на вертикальную сваю.
- Приваривание или болтовое соединение — зависит от типа оголовка и требований к конструкции.
- Дополнительная защита сварных швов — окраска или грунтовка обязательны.
- Проверка уровня — особенно важна при обвязке из дерева, чтобы исключить перекосы.
- Жёсткая фиксация балки или швеллера — никакого люфта!
Сравнительная таблица видов оголовков
Тип оголовка Подходит для Материал обвязки Несущая способность Регулируемость Особенности Плоский сарай, теплица универсальный низкая нет самый простой и доступный U-образный бани, террасы дерево средняя нет жёсткая фиксация бруса Стаканный каркасные дома дерево средняя/высокая нет защита от смещения бруса Под швеллер дом, гараж металл высокая возможно нужна точная подгонка швеллера Регулируемый терраса, склон любой средняя/высокая да идеален на неровных участках
Правильно подобранный оголовок СВ — это залог надёжного и долговечного фундамента. Независимо от того, строите ли вы лёгкую террасу или капитальный дом, этот элемент обеспечивает прочную связь между свайным основанием и всей надстройкой.
Помните:
- Под брус — выбирайте U-образный или стаканный оголовок;
- Под швеллер — мощные сварные модели с опорной площадкой;
- При нестандартных задачах — универсальные или регулируемые конструкции.
Не экономьте на качестве — от оголовка зависит устойчивость всего строения. Выбирайте проверенных производителей, уточняйте характеристики и консультируйтесь с инженерами — и ваш фундамент прослужит долгие годы без проблем.
